SA級鋼筋續接器

SA-Grade Rebar Couplers

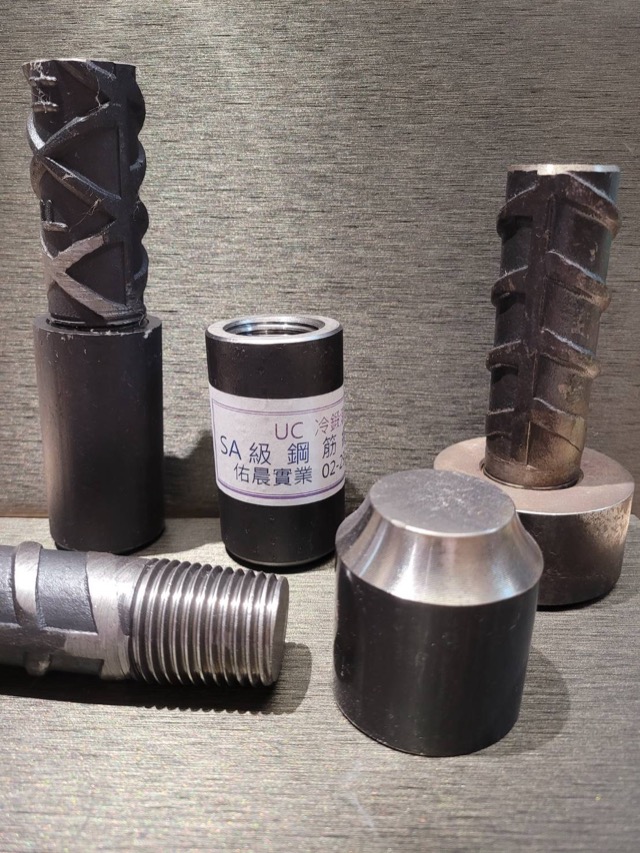

提供一般型、電銲型、油壓灌注型三種 SA 級鋼筋續接器，皆通過母材鋼筋
拉力試驗、接合試體拉力試驗、接合試體高塑性反復載重試驗。

適用範圍

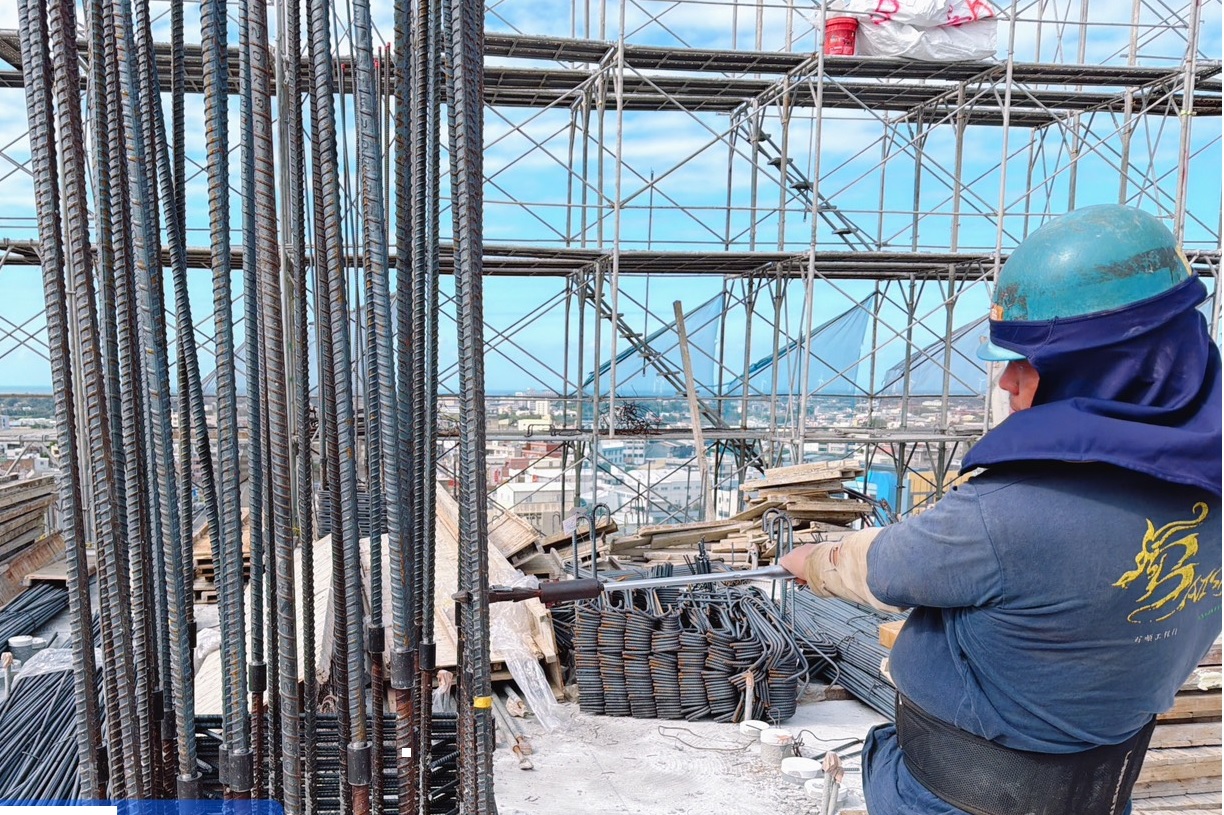

結構工程柱筋、樑筋、版筋續接

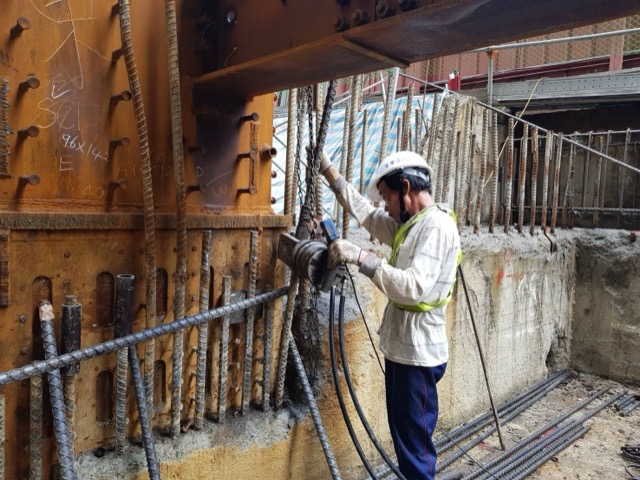

預埋鋼筋損壞、長度不足現場續接

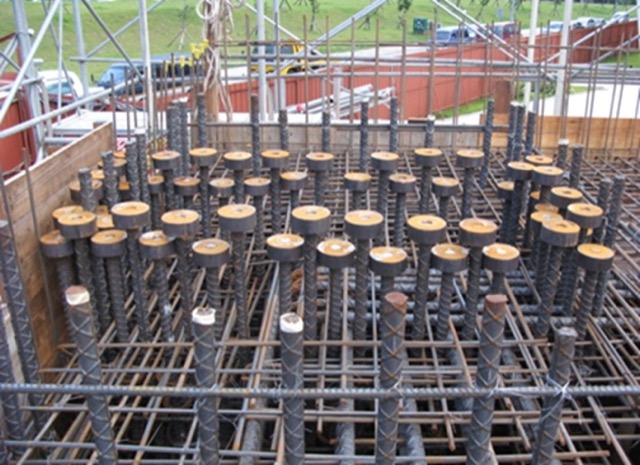

擴頭鋼筋（端錨、T 頭）收頭

工法說明

三種續接器分項說明：

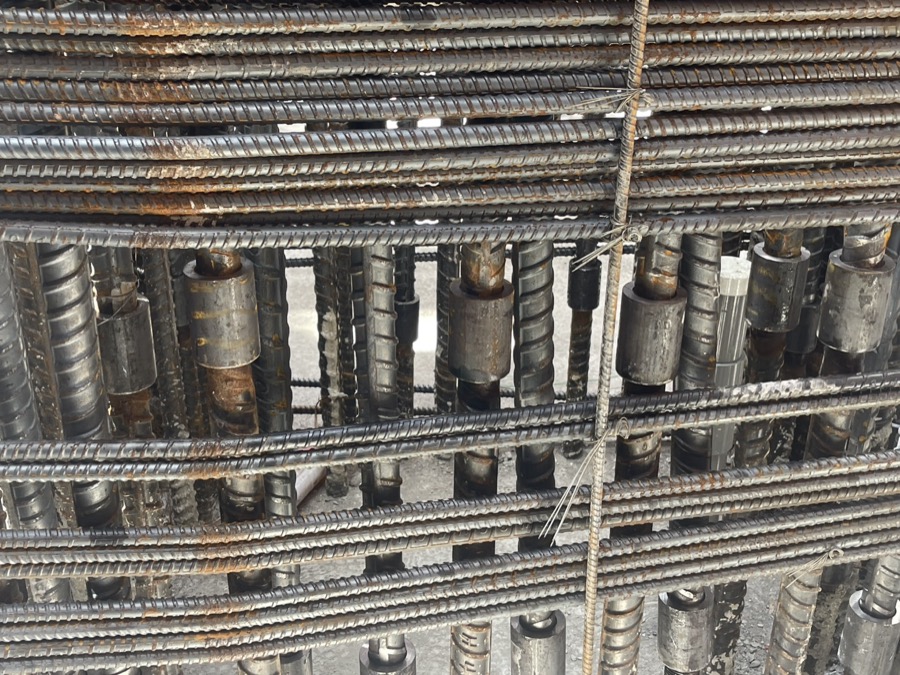

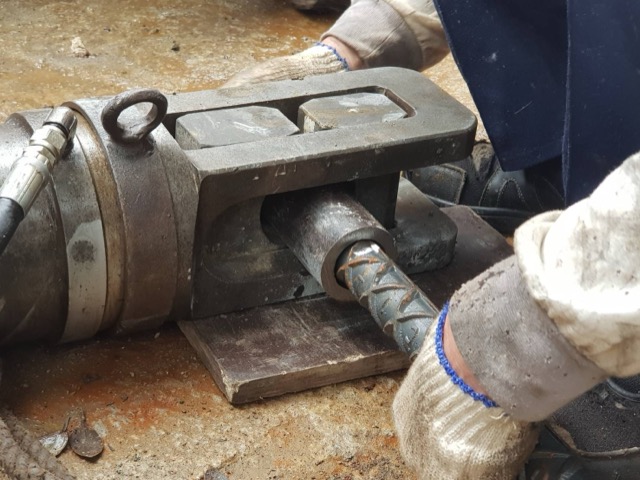

SA 級滾牙擴頭式續接器

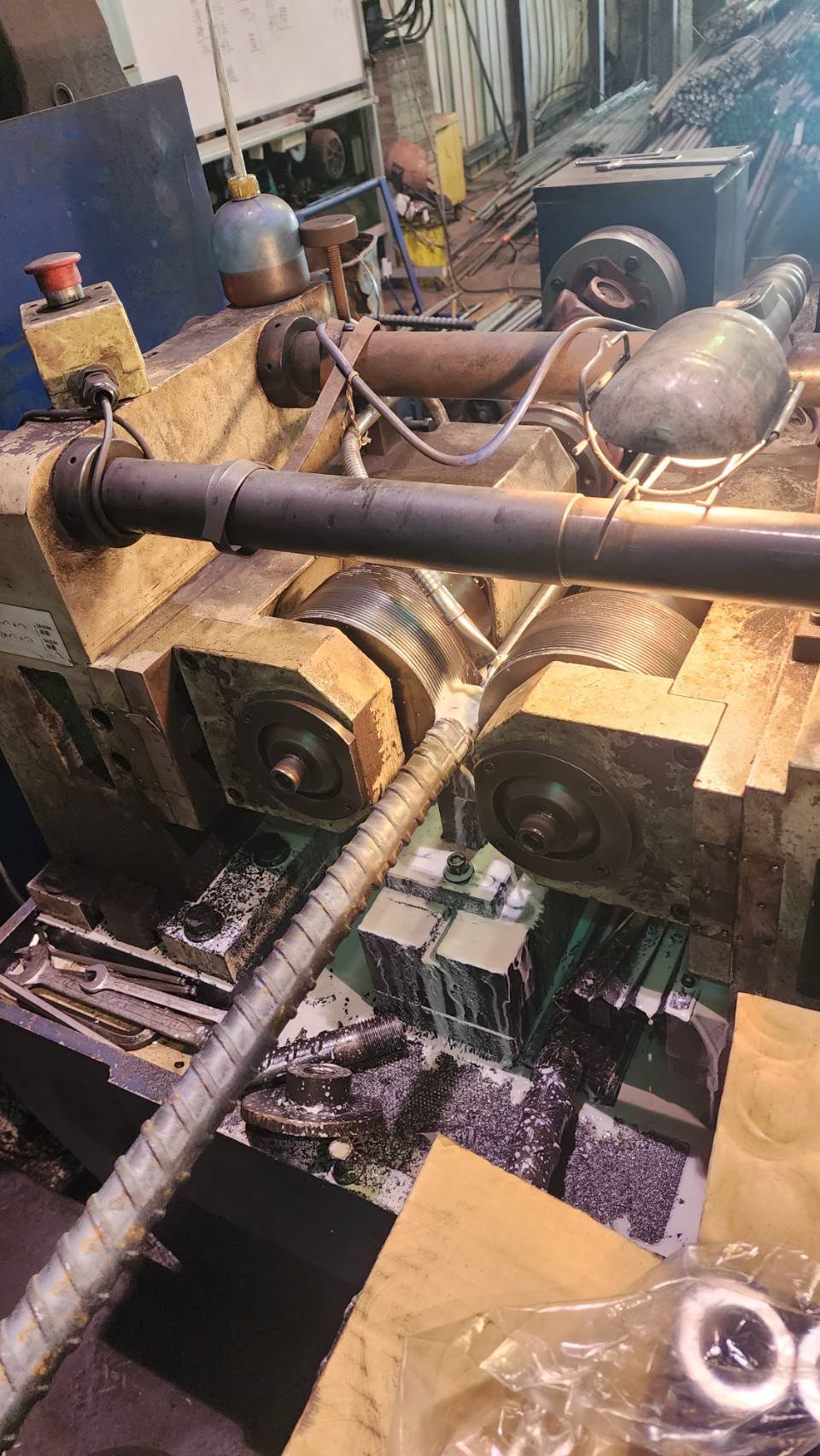

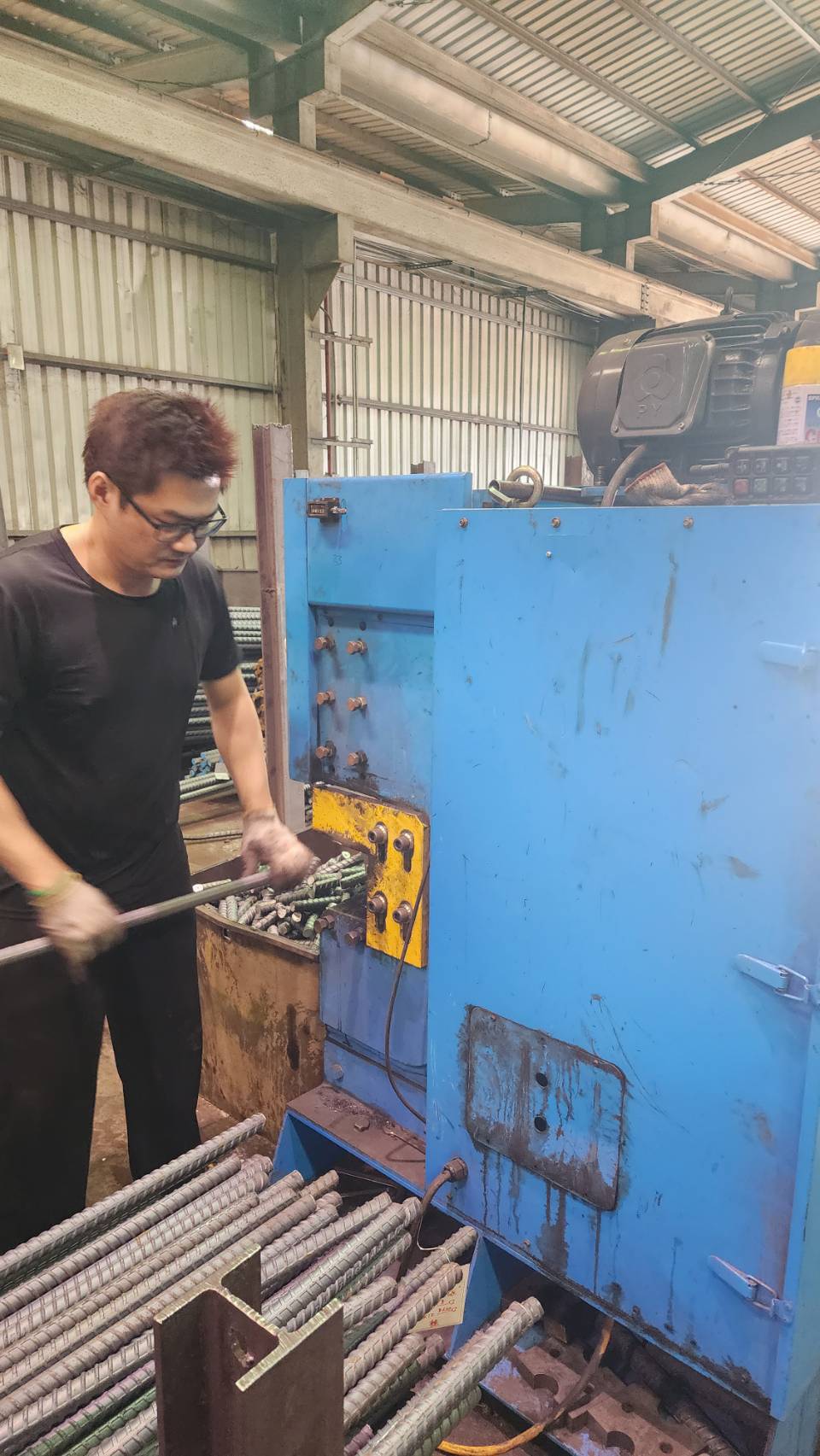

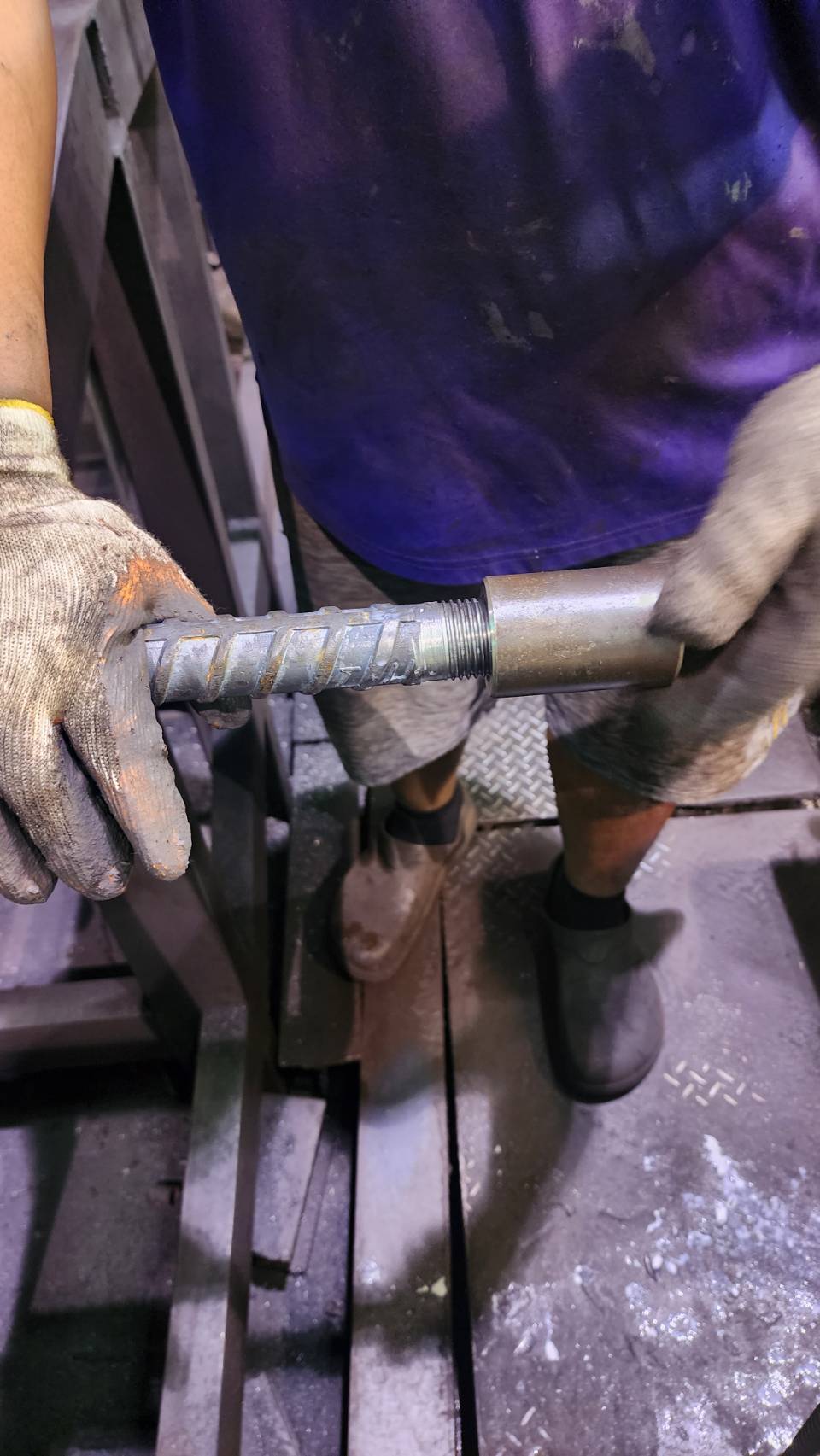

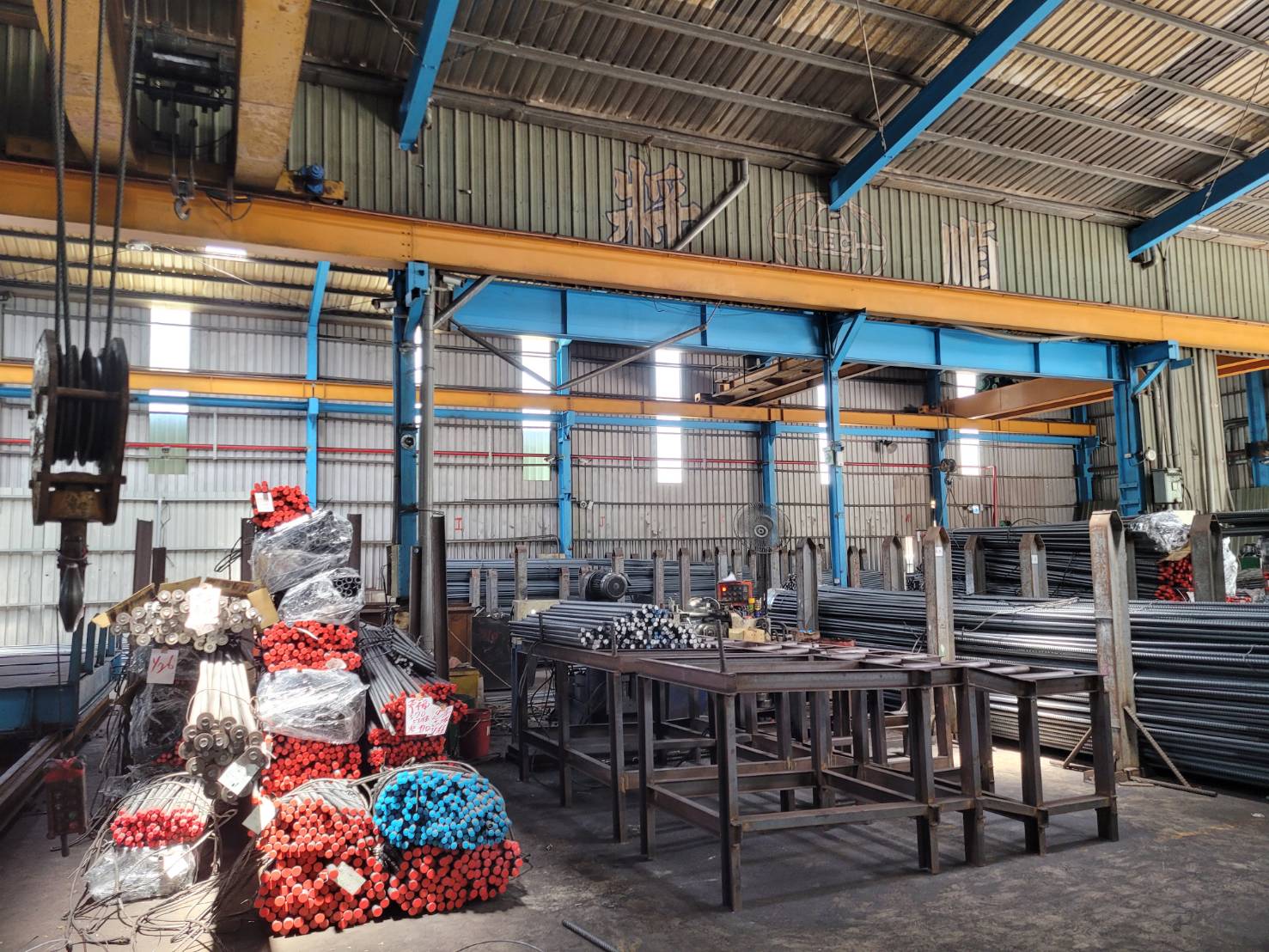

套筒為 S45C～S55C 鋼材，藉由裁切、冷鍛加壓整圓、削皮真圓、滾牙螺紋的製程，減少母材變形及強度影響，無熱熔接合及應力集中問題。高強度及密合度成為最可靠的鋼筋續接方式。符合 SA 級鋼筋續接器強度、變形量、延展性、韌性大於鋼筋母材之要求。可於結構各部位續接，非直接於鋼筋上車牙加工，而是藉由冷鍛整圓強化鋼筋強度及真圓度。適用於 SD280、SD420、SD490、SD550 之各強度鋼筋。直牙型外徑大於原鋼筋直徑，錐牙 3° 型適合樑版筋水平向鎖接。工廠鋼筋加工直徑為 D16～D36，長度可達 15m。
