植筋化錨
Chemical Fixings
採用德國 fischer 慧魚植筋膠技術，提供鋼筋、螺桿固定解決方案，滿足結構補強與錨定需求。
適用範圍
- 鋼筋／螺桿固定需求
- 連續壁預留筋、錨定不足情況
- 建築物增建、格局更動、結構補強
工法說明
標準施作五步驟：

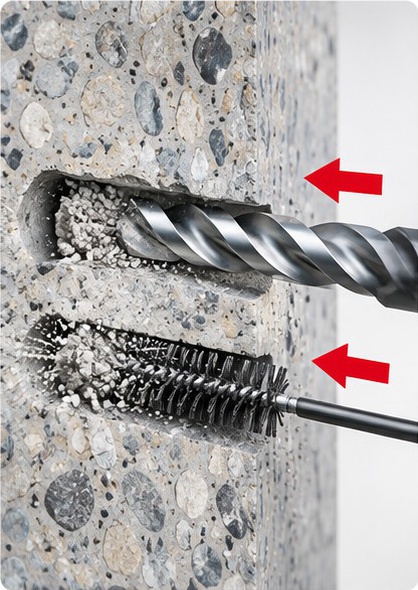

1. 鑽孔後清孔

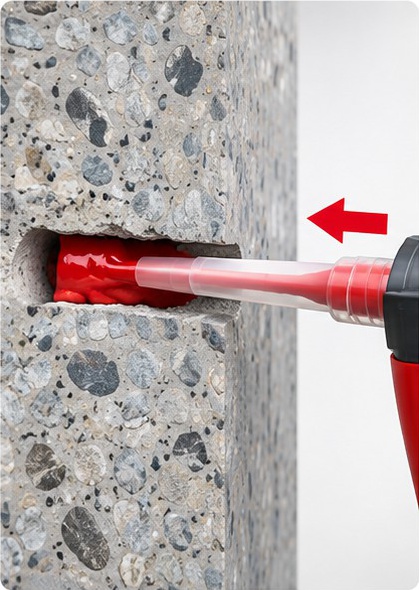

2. 注入藥劑（由孔底往外）

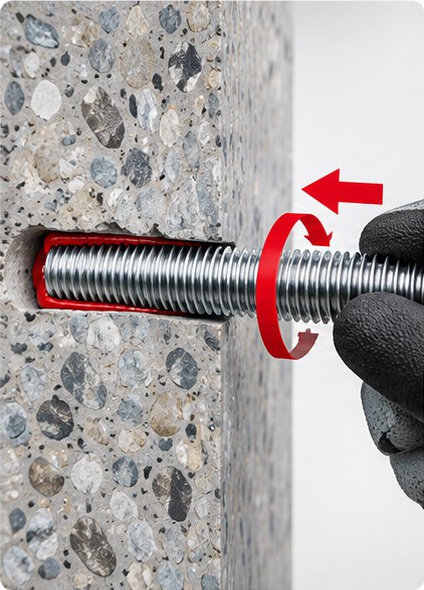

3. 旋入鋼筋或螺栓至孔底

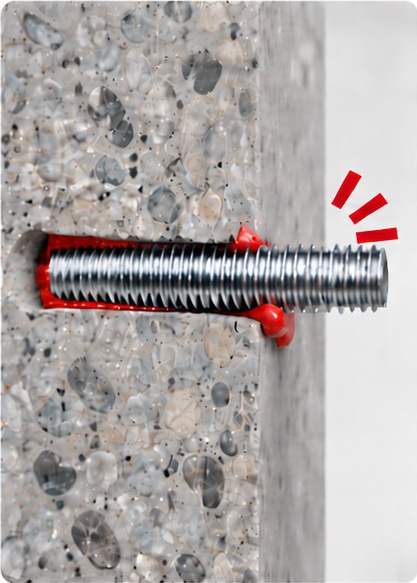

4. 有少量藥劑溢出

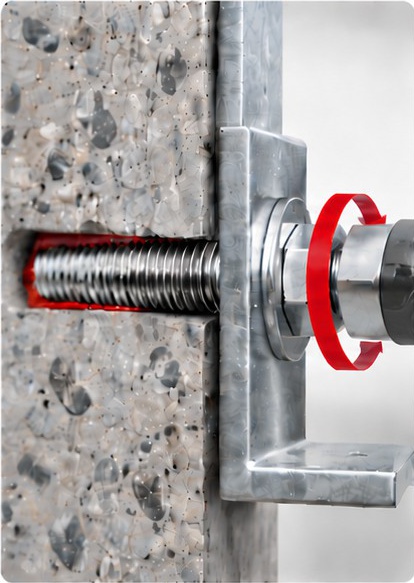

5. 待固化後才可施加負載
鋼筋植筋技術資料（採用 fischer 慧魚植筋膠）
NRk/NRd=2.15，hfy=(Fy/NRd)×h，安全係數取 2 以上；鋼筋降伏強度 #3~#5 為 Fy=2800kgf/cm²，#6~#11 為 Fy=4200kgf/cm²；混凝土強度預設值 4000psi，實際埋深依現場需求計算。
| 鋼筋號數 | 鑽孔孔徑(mm) | 基本埋深 hef(mm) | 特性拉力 NRk(kgf) | 設計拉力 NRd(kgf) | 鋼筋降伏拉力 Fy(kgf) | 藥劑使用量(ml) |
|---|---|---|---|---|---|---|
| #3 | 13 | 90 | 3867 | 1795 | 1996 | 9 |
| #4 | 16 | 110 | 5683 | 2642 | 3548 | 13 |
| #5 | 20 | 125 | 8602 | 3998 | 5560 | 24 |
| #6 | 25 | 170 | 13112 | 6100 | 12033 | 50 |
| #7 | 28 | 190 | 16330 | 7636 | 16258 | 70 |
| #8 | 32 | 210 | 21908 | 8917 | 21281 | 101 |
| #9 | 37 | 280 | 28622 | 13747 | 27170 | 181 |
| #10 | 40 | 300 | 33658 | 15923 | 34200 | 226 |
| #11 | 42 | 320 | 38343 | 17834 | 42294 | 280 |
藥劑硬化時間
| 環境溫度 | 初凝時間 | 基材溫度 | 硬化時間 |
|---|---|---|---|
| -5°C ~ +10°C | 2 小時 | -5°C ~ +5°C | 80 小時 |
| +10°C ~ +20°C | 30 分鐘 | +5°C ~ +10°C | 40 小時 |
| +20°C ~ +30°C | 14 分鐘 | +10°C ~ +20°C | 18 小時 |
| +30°C ~ +40°C | 7 分鐘 | +20°C ~ +30°C | 10 小時 |
| +30°C ~ +40°C | 5 小時 |

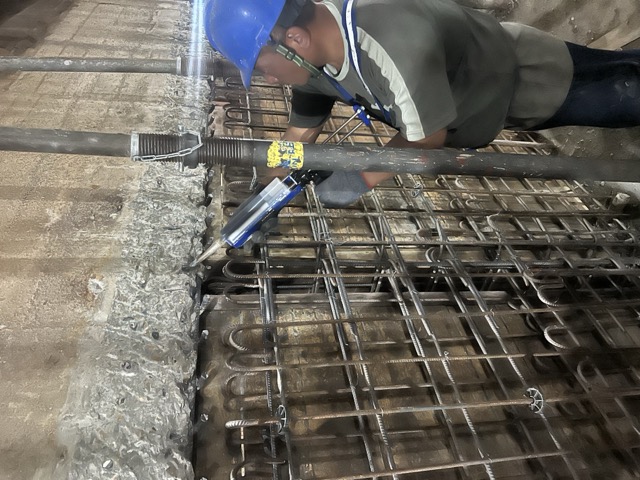

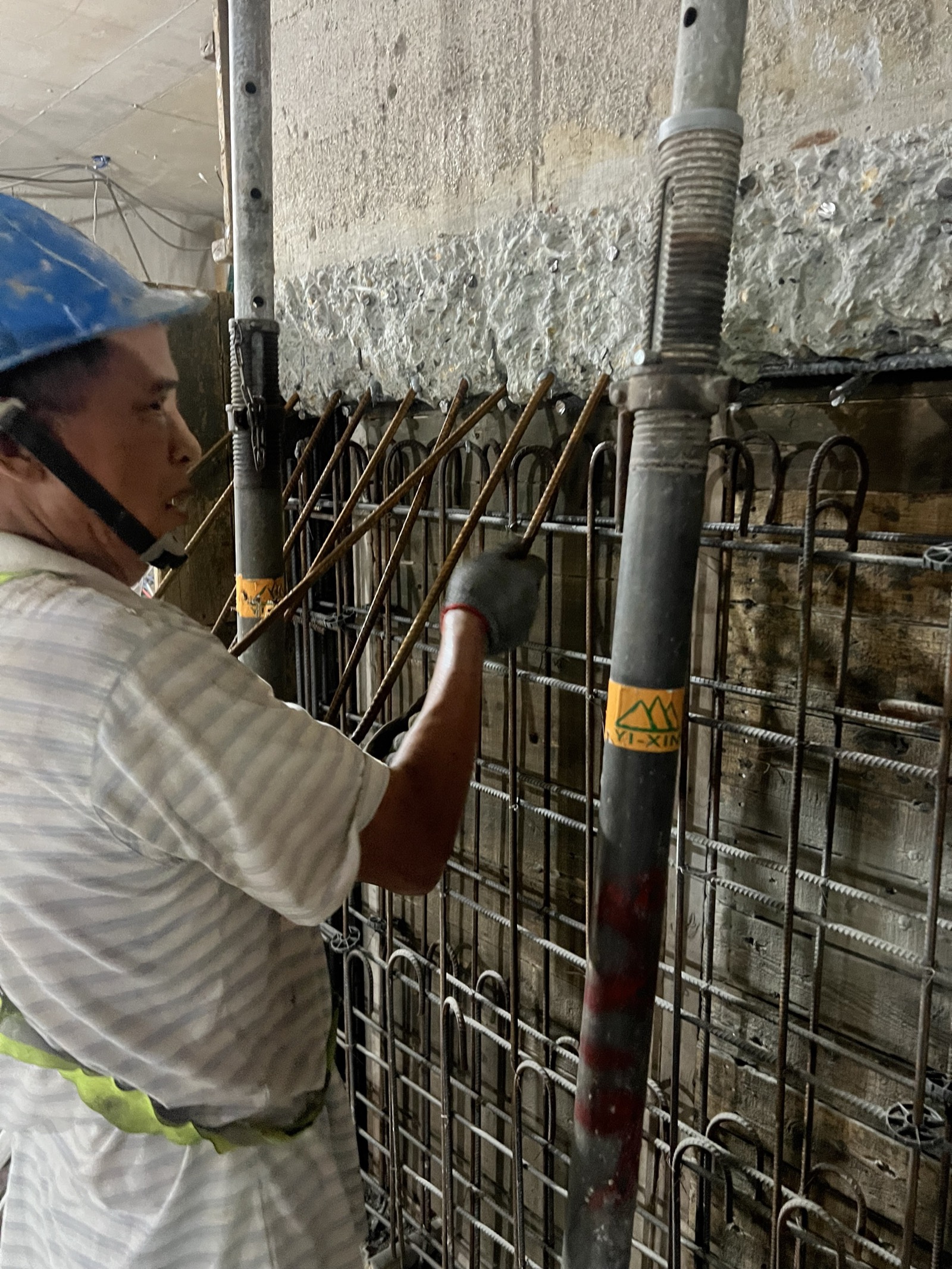

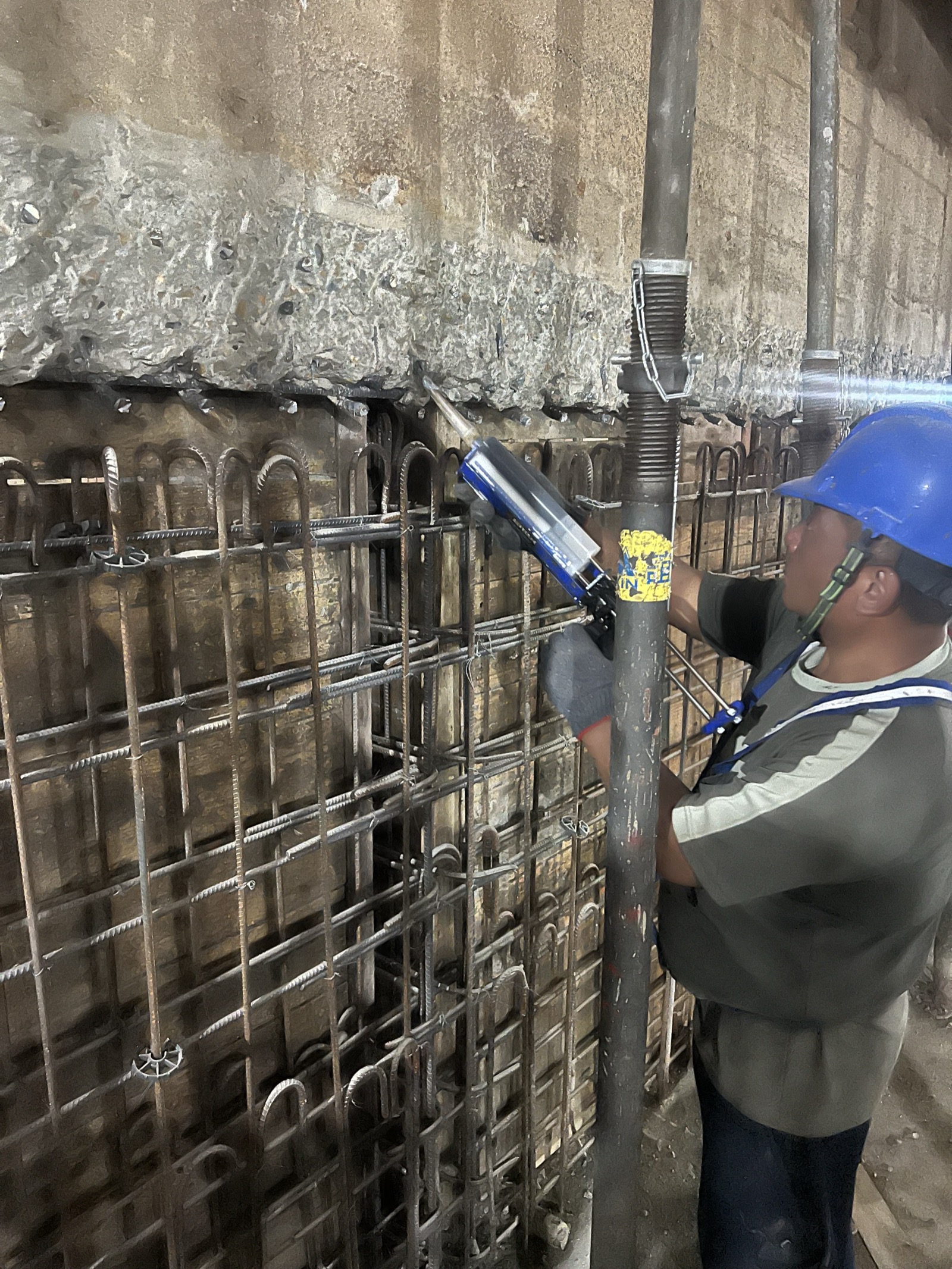

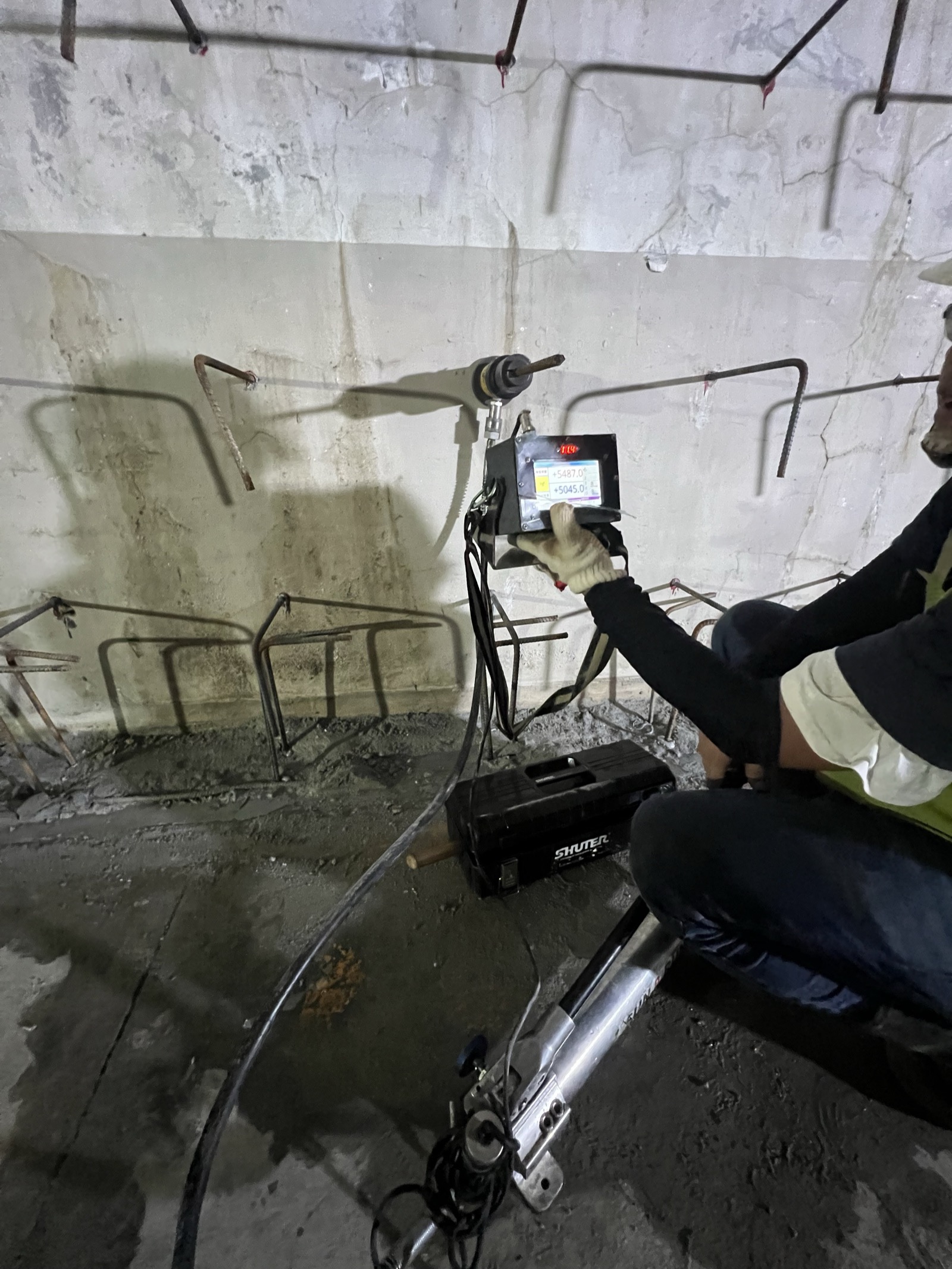

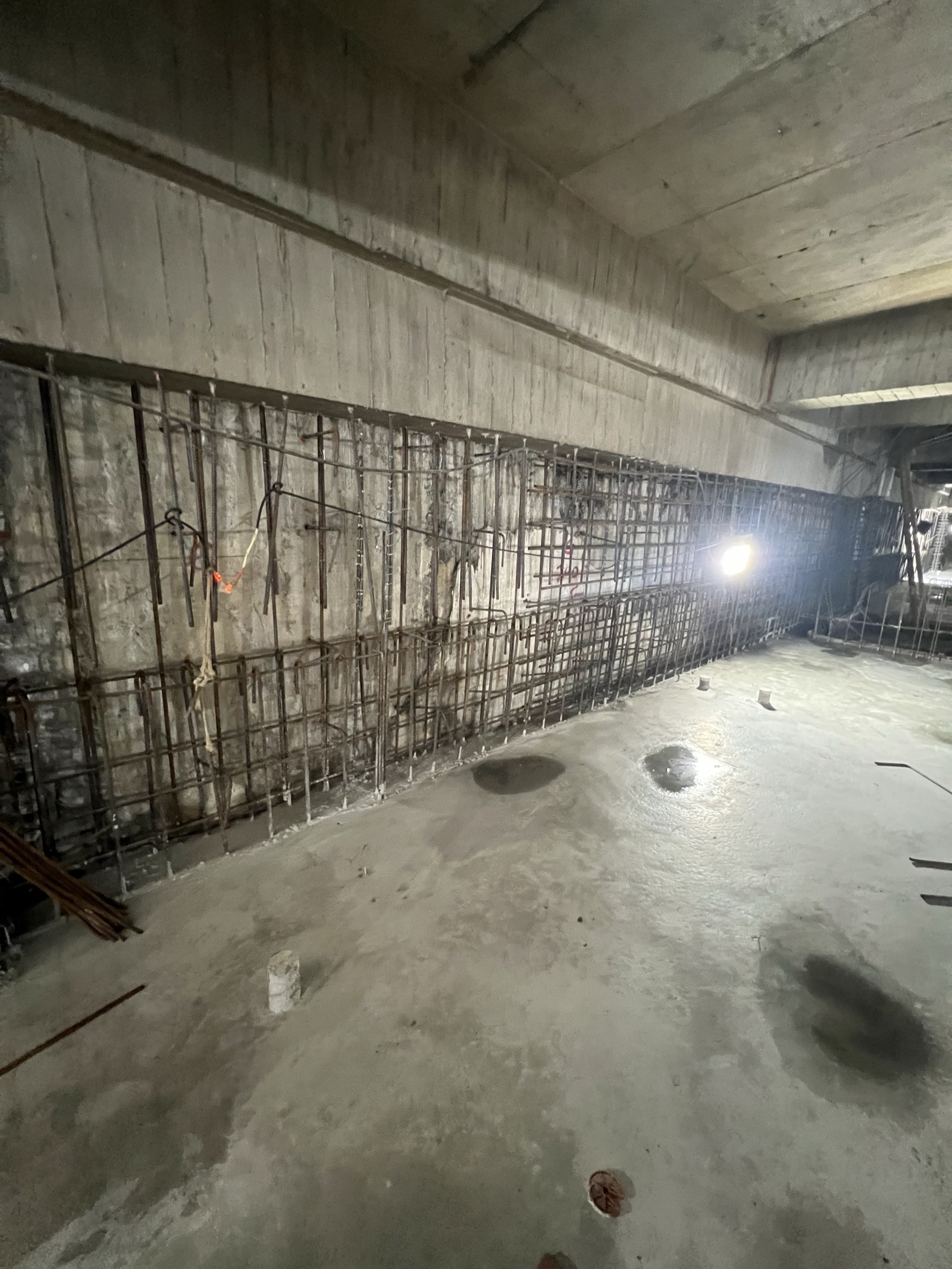

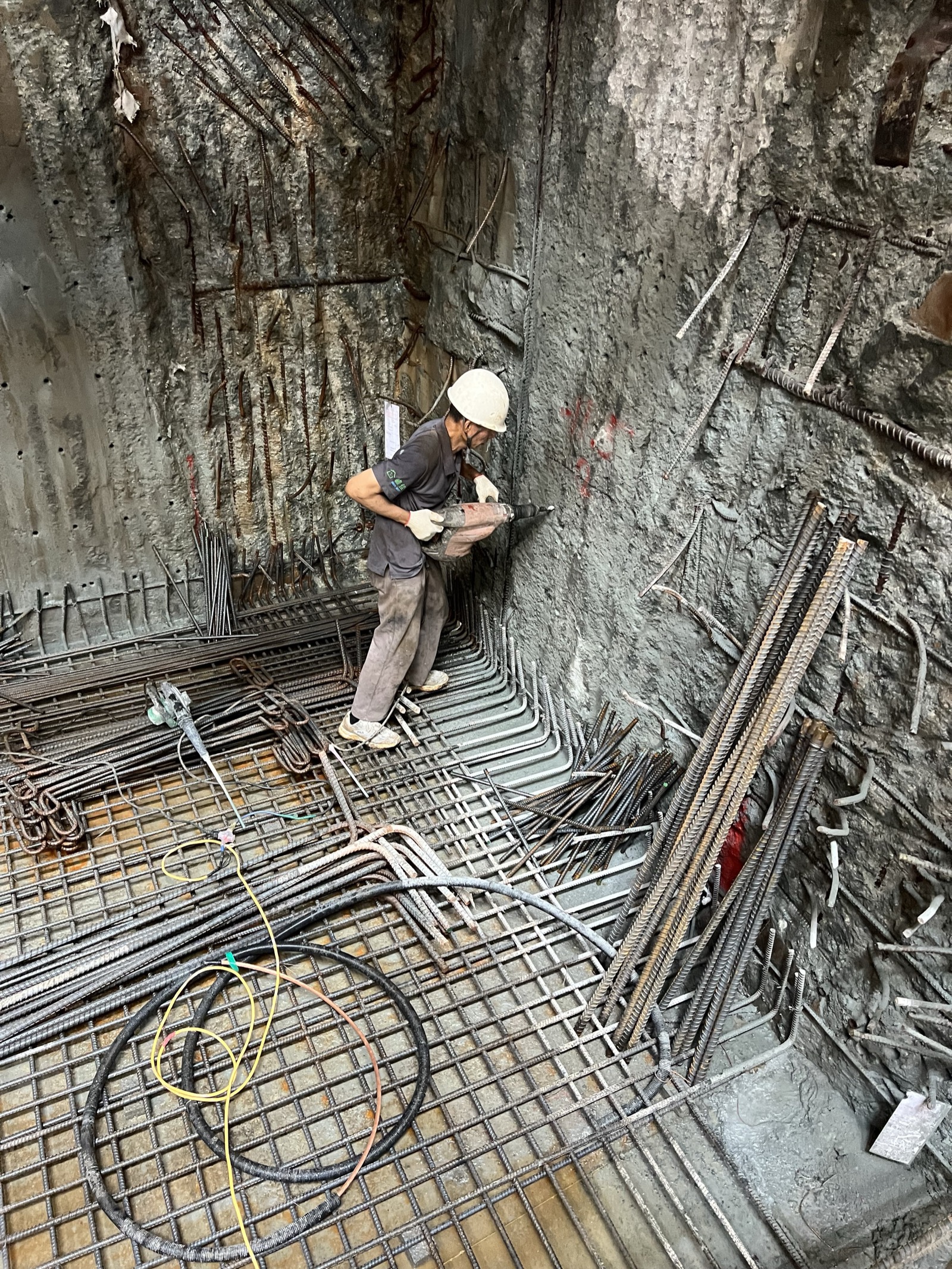

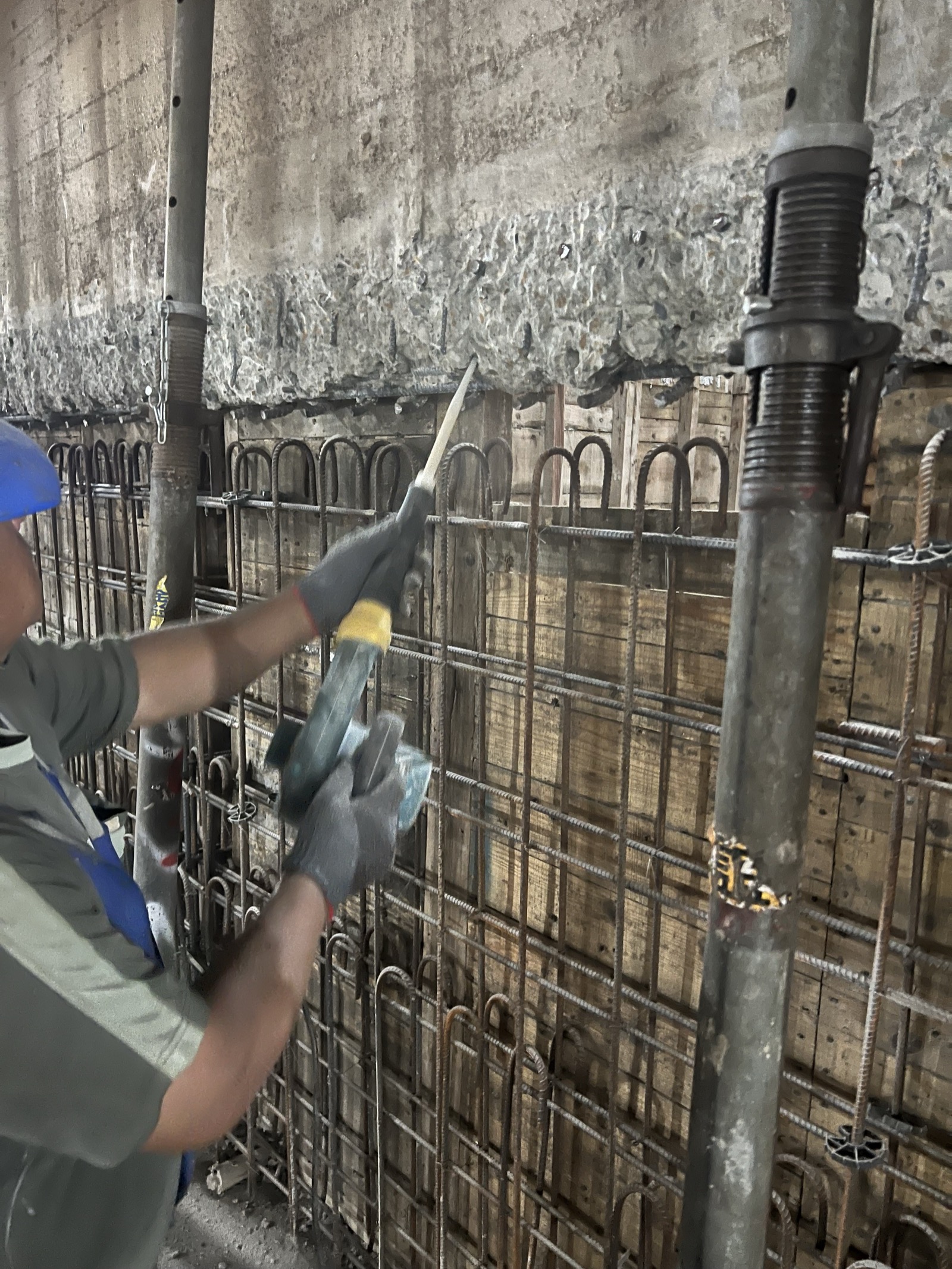

施工照片
